3M300LSE双面胶带3M 9472LE双面胶手机屏幕 电子 电器 金属专用胶

模切原始3M双面涂层高强度300LSE（低表面能）汽车用丙烯酸胶粘转移胶带9472LE

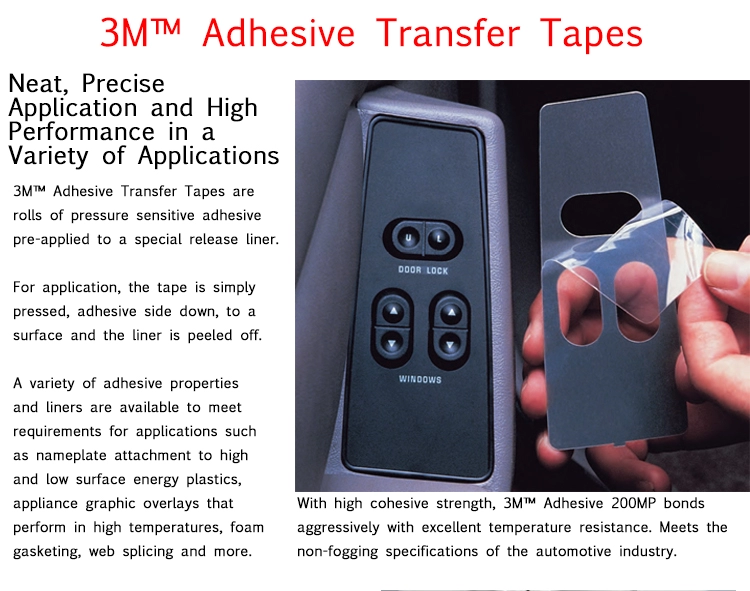

什么是胶带转移带？

胶粘带是双面胶带，由均匀的压敏胶粘剂层组成，预施加到特殊的剥离衬里上。 对于粘贴而言，只需将胶带以胶粘剂的一面朝下的方式向下按压到一个表面上，然后剥离衬板，以露出胶粘剂的背面即可进行粘贴。 这些胶粘剂和衬里有多种厚度可供选择，以满足众多行业的广泛应用需求。

3M汽车用300LSE高强度胶带转移胶带9472LE

产品描述
具有3M™低表面能丙烯酸粘合剂300LSE的3M™胶带具有与大多数表面的高粘合强度，包括许多低表面能塑料，例如聚丙烯和粉末涂料。 丙烯酸胶粘剂还具有出色的附着力，可轻松粘附在通常被机器零件使用的油污的表面上。

对各种表面均具有出色的附着力

3M™高强度丙烯酸胶粘剂300LSE是一种丙烯酸胶粘剂系列，旨在为大多数表面提供非常高的粘结强度，包括多种相似和不相似的材料。 这包括大多数塑料，金属，玻璃，纸张和油漆表面。 它具有良好的耐化学性，耐溶剂性，耐湿性和防潮性。 这种粘合剂可以在高达300°F / 148°C的温度范围内使用。

技术指标

 Product Construction

细节

与低表面能的基材（包括粉末涂料和塑料，例如聚丙烯（PP））具有优异的粘结性。

对金属和高表面能材料的高附着力，使其适合于粘合不同的基材。

胶粘剂具有出色的保持力和抗提起性能。

对工业化学品，消费化学品，湿气和湿气具有良好的抵抗力。

通用附件和各种材料组装的理想解决方案。

符合各种汽车和OEM规范。

我们的3M™胶带转印带9472LE是一种多功能的，市场认可的5密耳（0.13毫米）转印带，位于印刷的离型纸上。该胶带采用3M™300LSE丙烯酸粘合剂，具有可靠地粘合各种相似和不相似的材料（例如金属，大多数塑料，玻璃，纸张和油漆表面）的悠久历史，久经考验。

多功能，市场领先表现

对于要求更高性能和比我们2 mil胶带更厚的外形的应用，请使用我们多功能的3M™胶带转移胶带9472LE。该胶带是市场领先的解决方案，可在广泛的行业中用于各种应用中的塑料粘合。它具有良好的耐化学性，耐湿性和防潮性，并在很宽的温度范围内（从-40°F / -40°C到300°F / 148°C）具有良好的性能。粘合强度随时间和温度的变化而增加，并且具有很高的初始粘合力。该胶带在印刷的58磅多涂层牛皮纸衬纸上提供，非常适合模切和转换应用。该胶带是3M™高强度丙烯酸胶粘剂300LSE系列的一部分，采用无溶剂制造工艺制造。 3M™胶带转移胶带9472LE符合UL 969（参考文件PGGU2.MH26206）。

典型的粘合性能

注意：以下技术信息和数据仅应被视为具有代表性或典型性，不得用于规范目的。

剥离粘合力-盎司/英寸（牛顿/ 100毫米），ASTM D3330，修正：90°剥离，2 mil铝背衬。

                                                                 Typical Adhesion Chart

注意：以下技术信息和数据应被视为具有代表性或代表性，不得用于规范目的。

定义的特性基于不渗透面板材料（例如铝）与不锈钢测试表面的附着力。

粘合物堆积：3M™粘合剂300LSE的粘合强度随时间和温度而增加，并且具有很高的初始粘合力。

耐湿性：高湿对胶粘剂性能的影响最小。 在90°F（32°C）和90％相对湿度下暴露7天后，未观察到粘结强度显着降低。

U.V. 抵抗力：正确使用时，铭牌和装饰条不会受到暴露的不利影响。

耐水性：浸入水中对粘结强度没有明显影响。 在室温下100小时后，保持了高粘结强度。

耐温度循环性：循环四次后可保持高粘结强度：
在158°F（70°C）下4小时
在-20°F（-29°C）下4小时
在22°C（73°F）下4小时

耐化学性：正确使用后，铭牌和装饰性零件在暴露于多种化学物质（包括油，轻度酸和碱）后将牢固固定。

耐温性：3M™粘合剂300LSE可在高达300°F（148°C）的温度下短时间（几分钟，几小时）使用，以及在高达200°F（93°C）的间歇性较长时间（天，周）使用 ）。
较低的使用温度：-40°F（-40°C）。

产品特色
•3M™粘合剂300LSE是一种高强度丙烯酸粘合剂，可为大多数表面提供非常高的粘合强度。
•与低表面能塑料（例如聚丙烯和粉末涂料）的优异粘结性。
•对典型的机器零件上有轻微油脂的表面具有出色的附着力。
•厚度范围为2.0密耳，3.5密耳，5.0密耳和8.5密耳，可用于光滑或粗糙的表面。
•极光滑的粘合剂，具有出色的图形外观。
•双重衬里用于选择性模切。
•多层牛皮纸衬板，用于模切常用标签上的端部标签和废料铭牌。
•3M™胶带传输带8132LE和8153LE是双重衬里的，用于选择性模切

应用技术

为了获得最大的粘合强度，应彻底清洁和干燥表面。

典型的清洁溶剂是庚烷或异丙醇。 使用清洁溶剂时，请仔细阅读并遵循制造商的预防措施和使用说明。

牢固的施加压力和适度的加热（从100°F到130°F（38°C到54°C））也可以提高粘合强度，使粘合剂与粘合表面紧密接触。

理想的胶带应用温度范围是70°F至100°F（21°C至38°C）。 对于大多数压敏胶粘剂，不建议在温度低于50°F（10°C）的温度下将胶粘带最初粘贴在表面上，因为胶粘剂变得太结实，无法轻易粘附。 然而，一旦适当地施加，低温保持通常是令人满意的。

申请思路

•用于低表面能塑料的塑料铭牌或图形覆盖层。
•为了方便使用，将废旧铭牌放在通用纸上。
•将薄膜开关组件连接到粉末涂层表面和低表面能塑料上。
•带有端部标签的图形覆盖物，可轻松去除衬板。
•图形化应用到需要非常高的粘结强度的木材，织物，塑料等表面。
•在机器零件典型的轻油表面上粘贴识别材料。

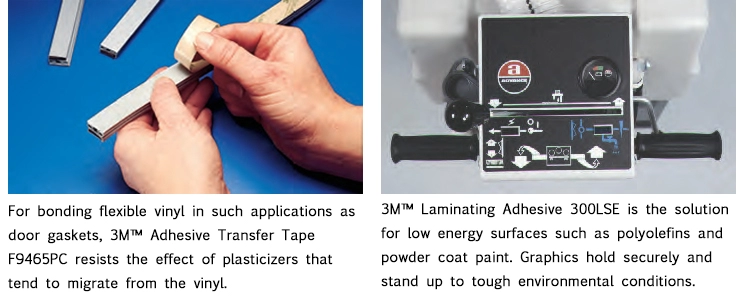

Recommended Applications

一般信息

处理方式：

分切和模切：这种胶粘剂侵蚀性很强，根据您的应用要求可能难以转换。 在35°F至50°F之间冷却粘合剂可提高可加工性。 另外，可以用可从Metal Lubricants Company（708-333-8900）或从Ceramic Technologies Inc.（800-258-8495）购得的Laminoleum蒸发压印油润滑模具。 您也可以参考我们的3M™胶粘剂技术公告
300LSE转换。 （70-0707-6205-2）
辊压层压：建议将金属和橡胶辊组合使用适度的压力。 注意：有关分切的信息，请参阅技术公告。 （70-0709-3905-6）

Storage

Store at room temperature conditions of 70°F (21°C) and 50% relative humidity.

Shelf Life

If stored properly, product retains its performance and properties for 18 months from date of shipment.

                                                            Adhesive Family and Features

Note: This technical information and data should be considered representative or typical only and should not be used for specification purposes.
